M420D
步进电机驱动器
内置平滑滤波功能;超低振动噪声;参数自动整定功能;精密电流控制使电机发热大为降低;静止时电流自动减半。

● 适配35、42mm机座的开环步进电机
● 脉冲响应频率最高可达 70KHz
● 电流 8 档 可设定范围 0.3~2.2A
● 细分 8 档,范围 400~12800
● 具有过压、过流保护功能

在线均为含税价


数量:
- +
在线选购
价格梯度:
1-9 10-29 30-49
¥109 ¥99 ¥89
库存 : 253 月销量 : 121
发货日:48小时内
单价:¥109
产品概述
尺寸说明
电气连接
矩频曲线
资料下载
用户评价


M420D

雷赛低成本数字式两相步进驱动器

温馨提示: 控制信号电路在VCC 值为24V 时,需另接2K电阻才能使用,请您下单时在 订单备注栏 标注“需2K电阻”字样,以便我们为您配送;而VCC值为5V时不需要。


产品特性
型号 M420D 相数 2
电流(A) 0.3~2.2 建议使用电压(VDC) 20~30
控制模式 脉冲 控制信号(V) 5
输入电压(V) 20~30 输出电流(A) 0.3~2.2
长 宽 高(mm) 86*55*20 低速抗振功能
抱闸输出 报警输出
到位信号输出 滤波功能 内置固定
5/24V输入信号选择 单双脉冲选择
调试端口 数字量输入
模拟量输入 重量(Kg) 0.19
安装方式 立式、卧式 工作环境温度(℃) 0~50
绝缘等级(MΩ) 100 认证类型
推荐配套电机 42CM04D / 42CM06D / 42CM06 / 42CM08 / 42HS电机 / 35机座电机 其他 35、42机座电机均适配


M420D是雷赛公司新推出的数字式两相步进电机驱动器,采用新一代32位DSP技术,用户可以设置8档细分以及8档电流,能够满足大多数场合的应用需要。由于采用内置内置平滑滤波,能够对加减速起到平滑作用,,低中高速运行平稳,噪音超小。驱动器内部集成了参数自动整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。
文件名称 文件类型 日期 下载
M420D使用说明书 产品手册 2020-08-29
M420D 3D模型 3D模型 2020-08-29
商品满意度评分
0
共0位网友参与评分
好评(0%)
中评(0%)
差评(0%)
配套电机
配套产品
相关产品
M860D(V4.0) 开环步进...
¥218.00

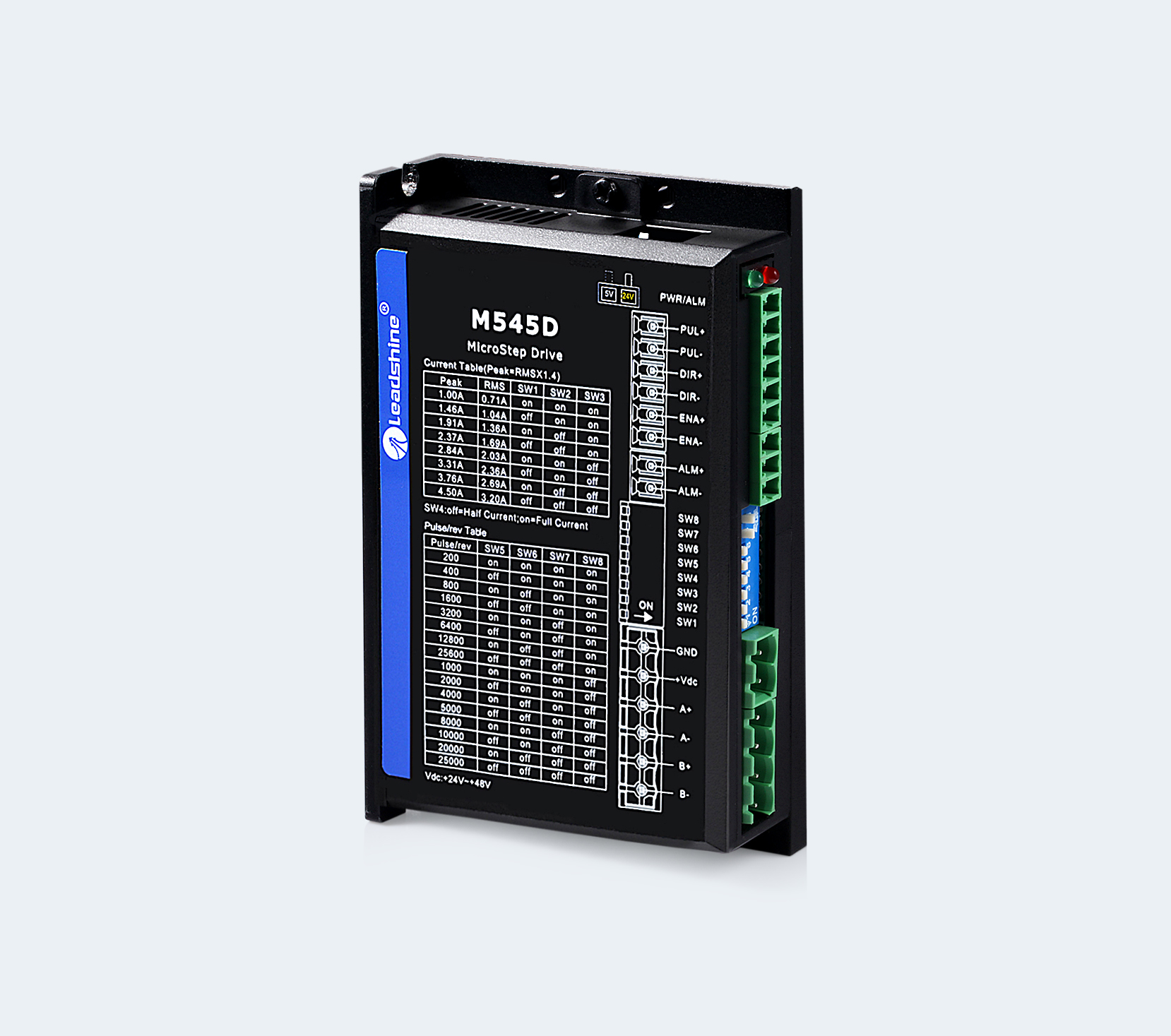

M545D (V4.0) 步进电...
¥149

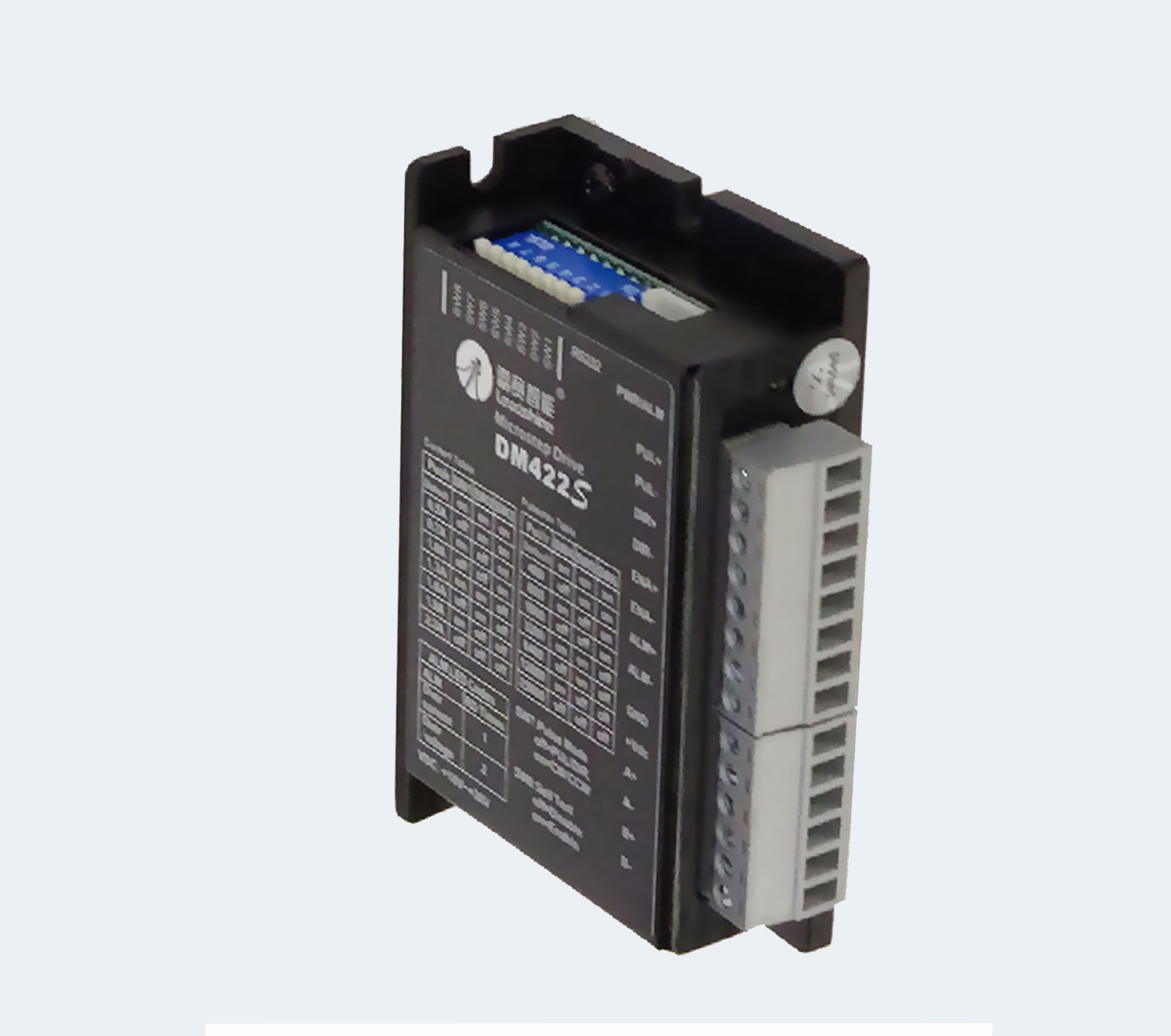

DM422S (V2.0) 步进...
¥189

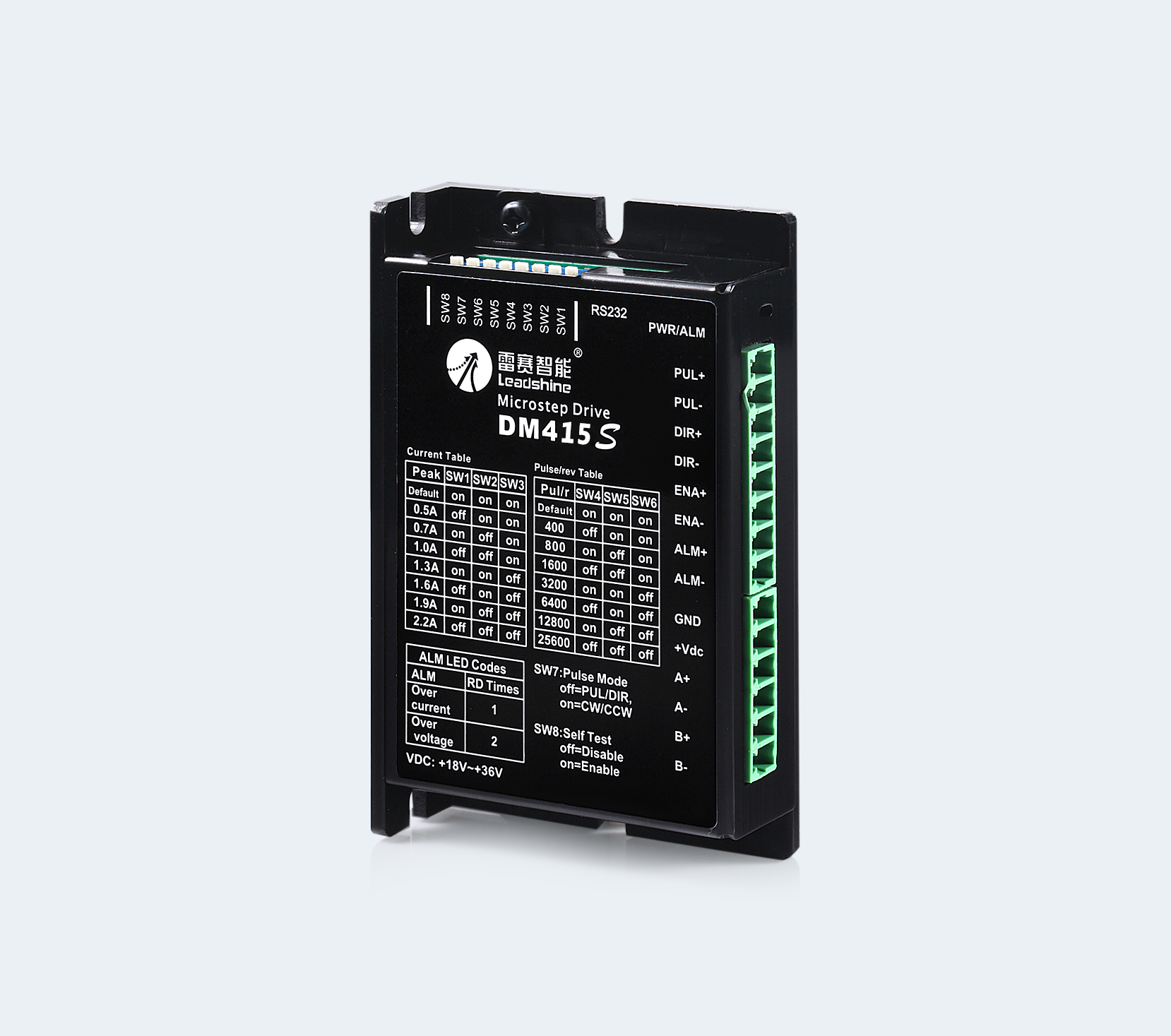

DM415S (V2.0) 步进...
