CME系列闭环步进电机,本体沿用了CM系列的设计,具有转矩大、发热小、平稳性好等特点,后端安装了4000ppr(脉冲每转)双通道光电编码器,可提供稳定可靠的位置反馈信号,需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸多优点。
型号 | 57CME23 | 相数 | 2 |
---|---|---|---|
机座 | 57 | 保持力矩(N.m) | 2.3 |
定制类型 | 标准 | 电机机座(mm) | 57 |
额定电流(A) | 5.0 | 步距角 | 1.8° |
电阻(Ω) | 0.38 | 电感(mH) | 1.75 |
转子惯量(Kg·cm²) | 0.48 | 定位力矩 | 无 |
绕线类型 | 无 | 建议使用电压(VDC) | 36 |

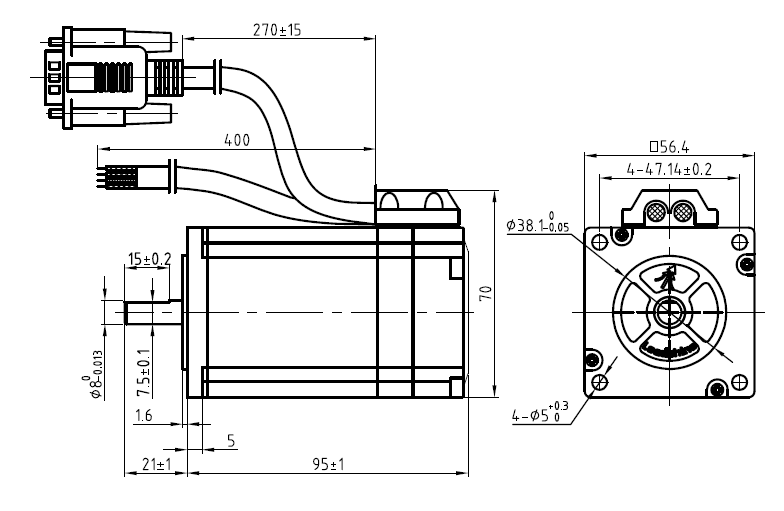

电机重量(KG) | 1.3 | 电机长度(mm) | 95 |
电机轴径(mm) | 8 | 电机键槽/平台 | 平台7.5 |
前出轴(mm) | 21 | 后出轴(mm) | 0 |

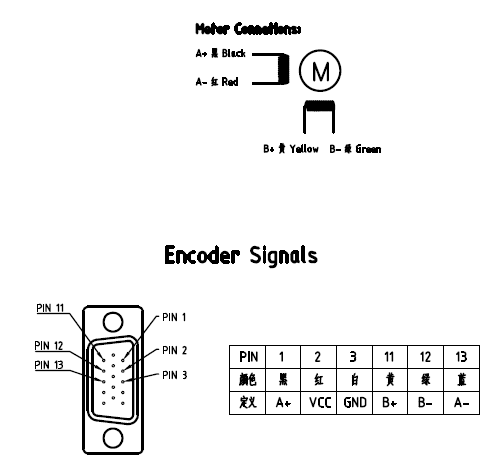

电机出线类型 | 线缆 | 电机出线数目 | 4 |
电机出线长度(mm) | 300 | 工作环境温度(℃) | -10~50 |
IP防护等级 | IP40 | 绝缘等级 | B |
认证类型 | CE | 推荐配套驱动器 | CL57D / CL57 / CL1-507 |
