● 可驱动 42 系列闭环步进电机
● 含Z信号单端输出,与到位信号输出口复用
● 3000rpm最大转速,有效转矩比开环提升30%
● 低速运行平稳,振动噪音低,拔插式接线
● 指令带宽 200KHz 和 500KHz 可拨码选择
● 具有过流、过压和跟踪误差超差等保护
- 支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝
在线选购
价格梯度:
- 1
- ¥335
- 2-9
- ¥325
库存 : 8
月销量 : 10
发货日:48小时内
发货日:48小时内
产品概述
尺寸说明

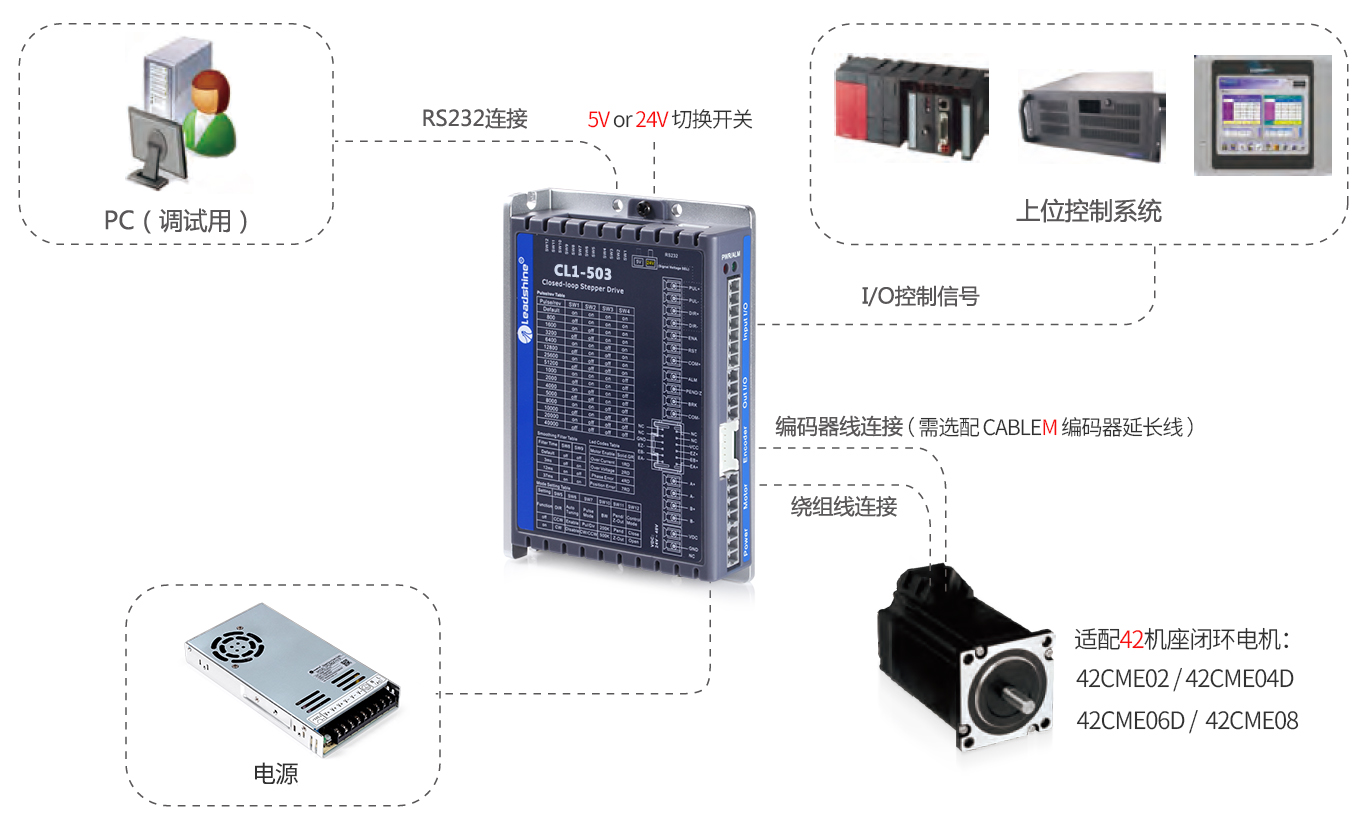

电气连接
矩频曲线
使用说明
资料下载
用户评价
CL1-503
雷赛超高性能闭环步进驱动器
产品特性
型号 | CL1-503 | 相数 | 2 |
---|---|---|---|
电流(A) | 3 | 建议使用电压(VDC) | 24~50 |
控制模式 | 脉冲+方向 / 脉冲+脉冲 | 控制信号(V) | 5 / 24 |
输入电压(V) | 36 | 输出电流(A) | 1.5~3 |
长 宽 高(mm) | 118*79.5*25.5 | 低速抗振功能 | 内置 |
抱闸输出 | 有 | 报警输出 | 有 |
到位信号输出 | 有 | 滤波功能 | 有,拨码设定 |
5/24V输入信号选择 | 有,拨码设定 | 单双脉冲选择 | 有,拨码设定 |
调试端口 | 专用端口 | 数字量输入 | 脉冲、方向、使能、报警清除 |
模拟量输入 | 无 | 重量(Kg) | 0.28 |
安装方式 | 立式 | 工作环境温度(℃) | 0-50 |
绝缘等级(MΩ) | 100 | 认证类型 | - |
推荐配套电机 | 42CME02、42CME04D、42CME06D、42CME08 | 其他 | Z信号单端输出 (与到位信号输出口复用) |
雷赛CL1-503闭环步进电机驱动器
安装尺寸图 ( 单位:mm )
![](http://leisaishop.com/uploadfiles/Editor/image/2010201102_46941.png)
![](http://leisaishop.com/uploadfiles/Editor/image/2010201102_74522.png)
CL1-503采用最新专电机控制DSP芯片和优化的闭环控制技术,彻底克服步进电机丢步的问题,同时也能明显提升电机的高速性、降低电机的发热程度和减小电机的振动,从而提升器加工速度、精度以及降低机器的能耗。CL1-503在功能接口上进行了重点优化,两组共12 位侧拨 可以进行多项常用功能设置, 包括指令平滑,使得调试更加方便。此外CL1-503适配电机安装尺寸与传统的28/42系列步进电机完全兼容,升级步进驱动简单,并且成本仅相当于交流伺服系统的50%。
CL1-503采用最新专电机控制DSP芯片和优化的闭环控制技术,彻底克服步进电机丢步的问题,同时也能明显提升电机的高速性、降低电机的发热程度和减小电机的振动,从而提升器加工速度、精度以及降低机器的能耗。CL1-503在功能接口上进行了重点优化,两组共12 位侧拨 可以进行多项常用功能设置, 包括指令平滑,使得调试更加方便。此外CL1-503适配电机安装尺寸与传统的28/42系列步进电机完全兼容,升级步进驱动简单,并且成本仅相当于交流伺服系统的50%。
商品满意度评分
0分
共0位网友参与评分
- 好评(0%)
- 中评(0%)
- 差评(0%)
全部评价(0)
好评(0)
中评(0)
差评(0)
图片 | 名称 | 价格 | 购买 | |
---|---|---|---|---|
![]() |
42CME06D 闭环步进电机 | ¥ 185 | ||
![]() |
42CME04D 闭环步进电机 | ¥ 178 | ||
![]() |
42CME08 闭环步进电机 | ¥ 239 | ||
![]() |
42CME06 闭环步进电机 | ¥ 229 |
配套产品
图片 | 名称 | 价格 | 购买 | |
---|---|---|---|---|
![]() |

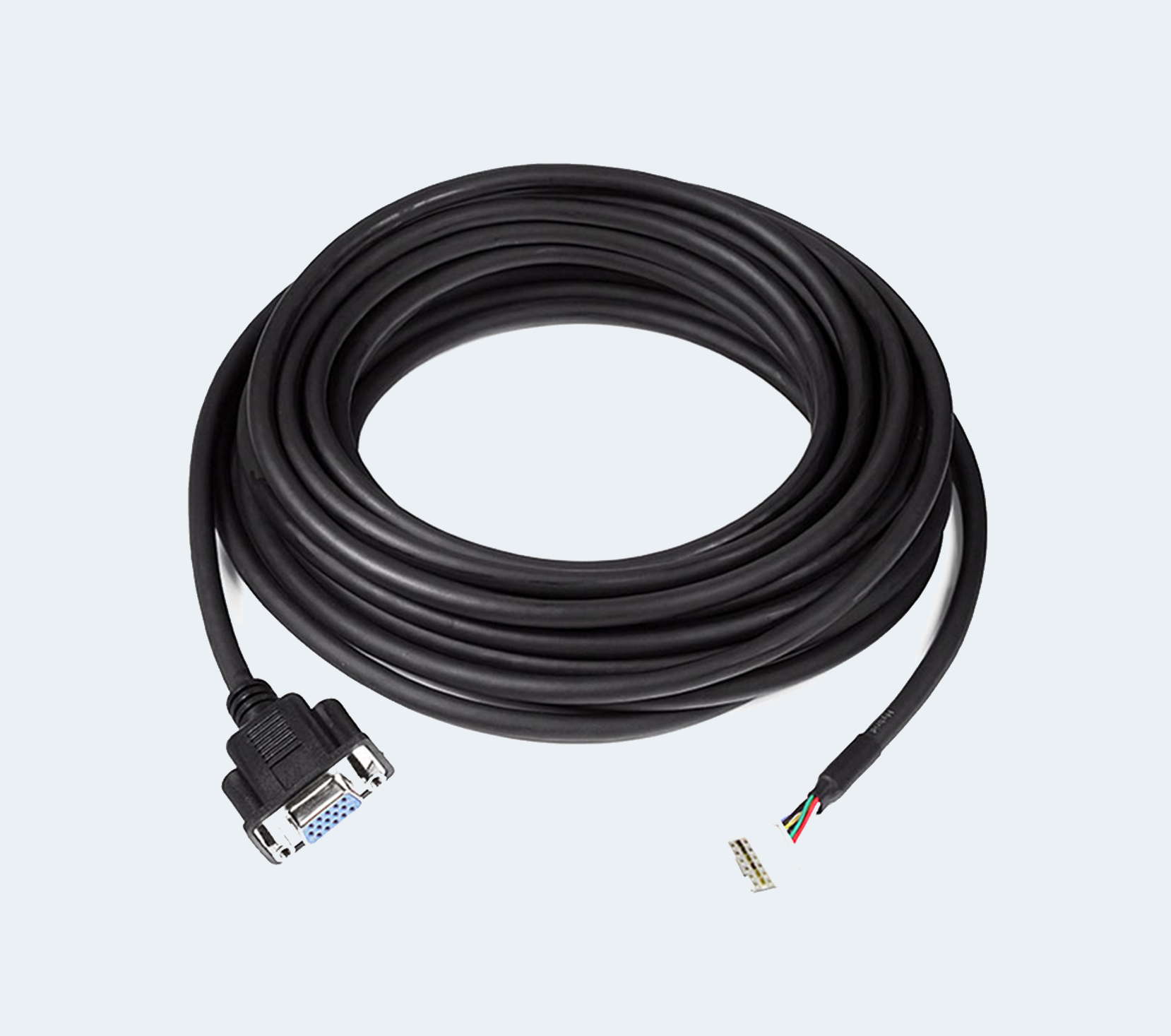

CABLEM-BM8M0 闭环步进编码器延长线 | ¥ 85 | ||
![]() |

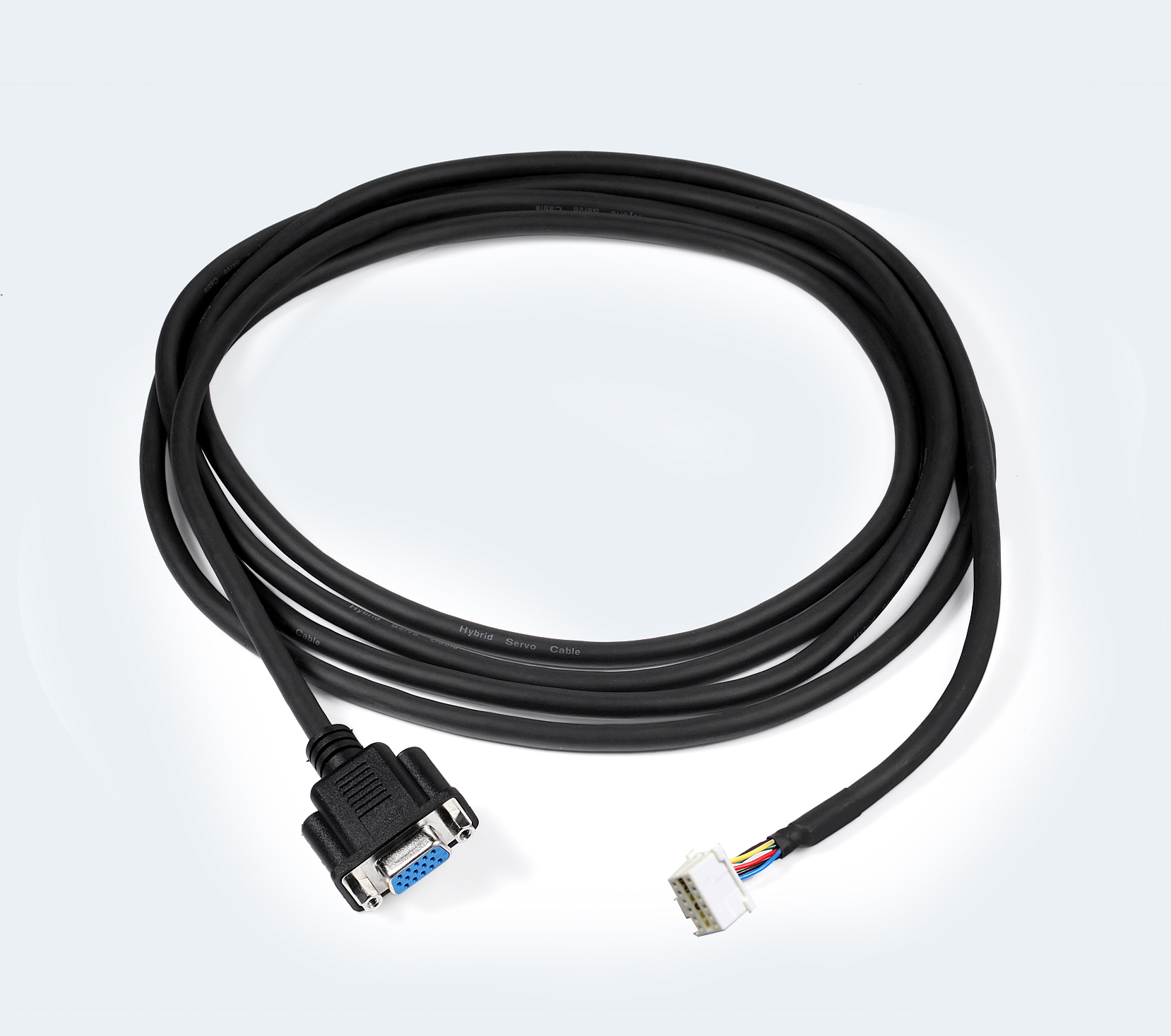

CABLEM-BM5M0 闭环步进编码器延长线5米 | ¥ 55 | ||
![]() |
