大转矩,低发热,高平稳性,高一致性
●最大保持扭力2.3Nm.
●额定电流5A.
●机身长76mm
●轴径8mm平台7.5mm

在线均为含税价

数量
- +
支付方式:
微信支付丨微信仅支持小于6000元支付
支付宝支付丨大额支付请用支付宝

在线选购

价格梯度:
1-9
¥115
10-29
¥109
30-49
¥105
>200:
更多需求
X

更多需求

如需技术支持或本地服务请拨打技术热线:4008855501,或联系当地经销商

  • 公司名称:
  • *联系人:
  • *电话:
  • *所在区域:
  • *需求内容:
提交申请
库存 : 126 月销量 : 42
发货日:48小时内
单价:¥115

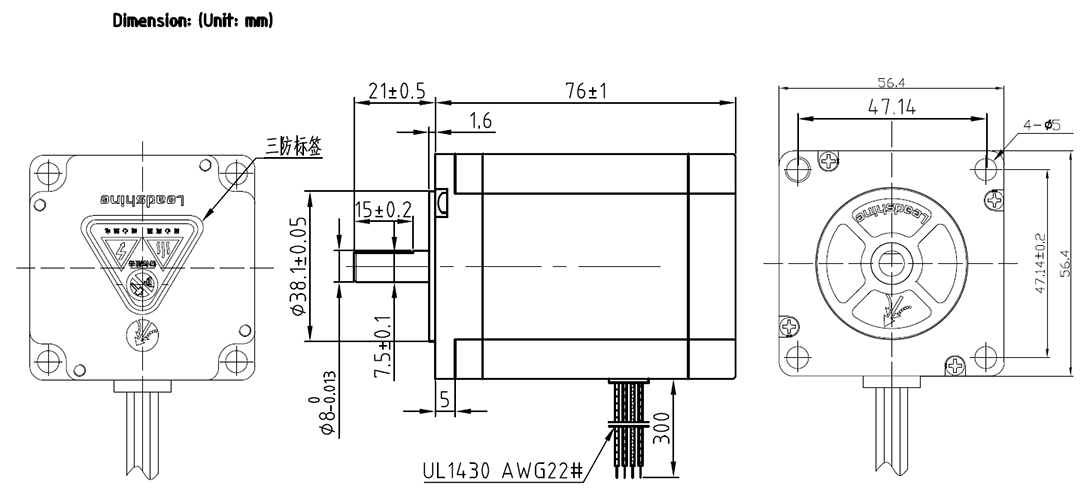

产品概述 尺寸说明 电气连接 矩频曲线 使用说明 资料下载 用户评价

57CM22D

雷赛D版开环步进电机

57机座   2.3牛米   两相   超值款


产品特性
型号 57CM22D 相数 2
机座 57 保持力矩(N.m) 2.3
定制类型 标准 电机机座(mm) 57
额定电流(A) 5 步距角 1.8°
电阻(Ω) 0.38 电感(mH) 1.75
转子惯量(Kg·cm²) 0.48 定位力矩 68
绕线类型 建议使用电压(VDC) 36
电机重量(KG) 1.1 电机长度(mm) 76
电机轴径(mm) 8 电机键槽/平台 平台7.5
前出轴(mm) 21 后出轴(mm) 0
电机出线类型 线缆 电机出线数目 4
电机出线长度(mm) 300 工作环境温度(℃) -10~50
IP防护等级 IP40 绝缘等级 B
认证类型 CE 推荐配套驱动器 M545D / DM542 / DM556
    CM系列是雷赛智能采用日本新设计、新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比,具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系,此系列步进电机更为稳定可靠,拥有更优越的性能参数批量一致性!
文件名称
文件类型
日期
下载
·57CM22D 2D图纸
2D图纸
2021-02-02
·57CM22D 3D模型
3D模型
2020-11-25
·57CM电机 CE认证
CE认证
2020-10-29
·雷赛步进电机选型手册
产品手册
2020-08-06
