●最大保持扭力8.5Nm.
●额定电流6A.
●机身长172.5mm
●轴径14mm键槽5mm
- 支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝
在线选购
价格梯度:
- 1
- ¥779
- 2-9
- ¥765
库存 : 28
月销量 : 10
发货日:48小时内
发货日:48小时内
产品概述

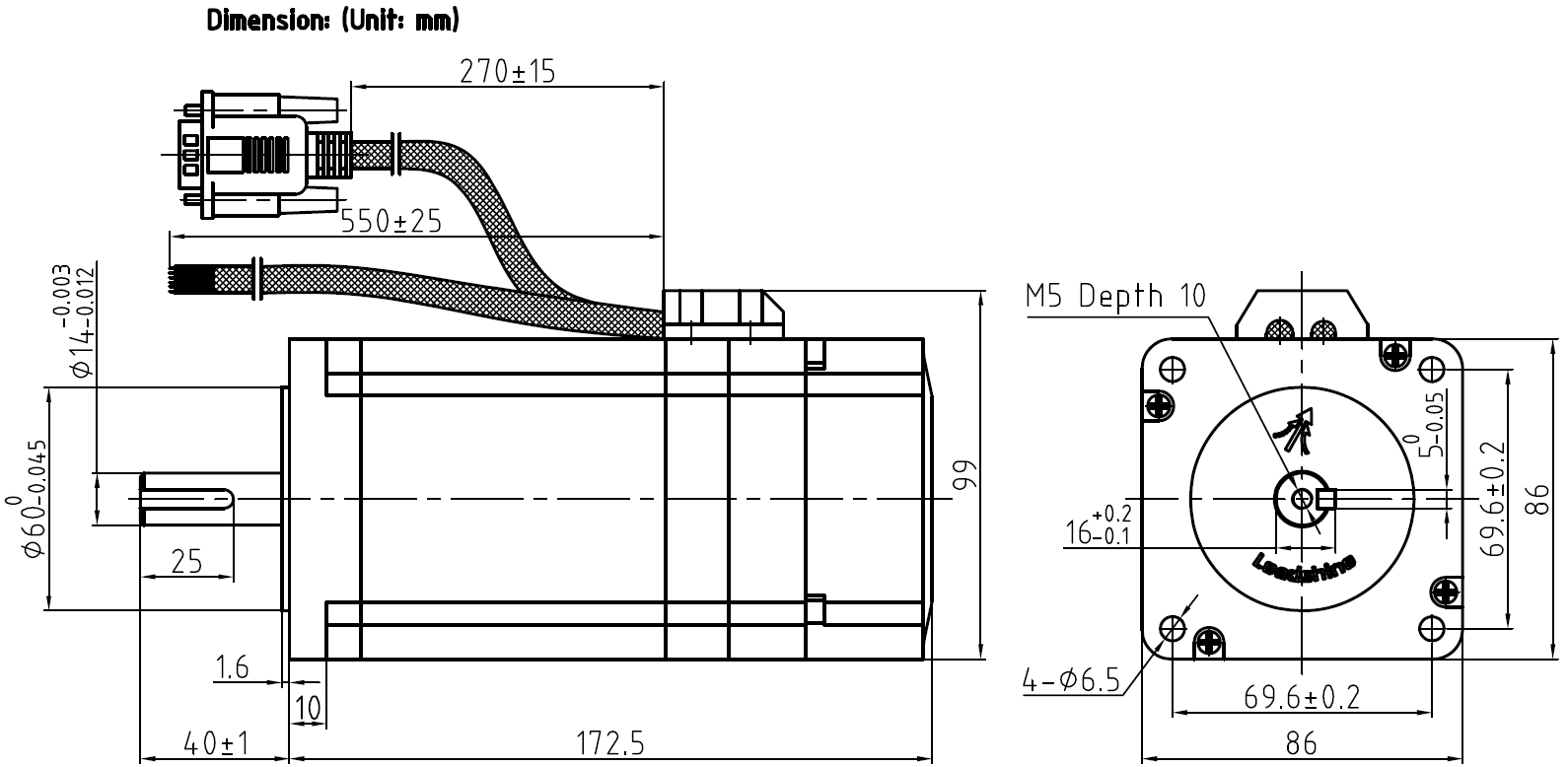

尺寸说明
电气连接
矩频曲线
使用说明
资料下载
用户评价
CME系列闭环步进电机,本体沿用了CM系列的设计,具有转矩大、发热小、平稳性好等特点,后端安装了4000ppr(脉冲每转)双通道光电编码器,可提供稳定可靠的位置反馈信号,需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸优点。
相比于普通的弹簧式刹车器,永磁式刹车器具有噪声小(没有嘈杂的机械噪声)、响应快(响应时间约30ms,仅为弹簧式刹车器的1/10)、寿命长、发热小、功耗低等诸多优点。CME系列带刹车器型步进电机采用了最新技术的永磁式刹车器,更适合垂直运动等应用场合,可以更好的起到断电保护的作用。
产品特性
型号 | 86CME85 -BZ |
相数 | 2 |
---|---|---|---|
机座 | 86 | 保持力矩(N.m) | 8.5 |
定制类型 | 抱闸 | 电机机座(mm) | 86 |
额定电流(A) | 6 | 步距角 | 1.8° |
电阻(Ω) | 0.53 | 电感(mH) | 3.9 |
转子惯量(Kg·cm²) | 2.8 | 定位力矩 | 8.5 |
绕线类型 | 无 | 建议使用电压(VDC) | 60 |
电机重量(KG) | 4 | 电机长度(mm) | 172.5 |
电机轴径(mm) | 14 | 电机键槽/平台 | 键槽5 |
前出轴(mm) | 40 | 后出轴(mm) | 0 |
电机出线类型 | 线缆 | 电机出线数目 | 4 |
电机出线长度(mm) | 550 | 工作环境温度(℃) | -10~50 |
IP防护等级 | IP40 | 绝缘等级 | B |
认证类型 | CE | 推荐配套驱动器 | CL86D / CL86H |
![](/uploadfiles/Editor/image/2102142157_76834.png)
![](http://leisaishop.com/uploadfiles/Editor/image/2102141532_32720.png)
![](http://leisaishop.com/uploadfiles/Editor/image/2102141532_95137.png)
![](https://www.leisai.com/uploadfiles/2020/04/86CME%E6%8A%B1%E9%97%B8%E5%9E%8B%E7%9F%A9%E9%A2%91%E6%9B%B2%E7%BA%BF.jpg)
CME系列闭环步进电机,本体沿用了CM系列的设计,具有转矩大、发热小、平稳性好等特点,后端安装了4000ppr(脉冲每转)双通道光电编码器,可提供稳定可靠的位置反馈信号,需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸优点。
相比于普通的弹簧式刹车器,永磁式刹车器具有噪声小(没有嘈杂的机械噪声)、响应快(响应时间约30ms,仅为弹簧式刹车器的1/10)、寿命长、发热小、功耗低等诸多优点。CME系列带刹车器型步进电机采用了最新技术的永磁式刹车器,更适合垂直运动等应用场合,可以更好的起到断电保护的作用。
