● 脉冲响应频率最高可达 200KHZ;
● 工作电压范围覆盖36~80Vdc;
● 支持脉冲/方向或双脉冲,接收差分和单端信号;
● 具有过流、过压以及位置超差等报警功能
- 支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝
在线选购
价格梯度:
- 1-9
- ¥289
- 10-29
- ¥279
- 30-49
- ¥269
库存 : 533
月销量 : 89
发货日:48小时内
发货日:48小时内
产品概述
尺寸说明

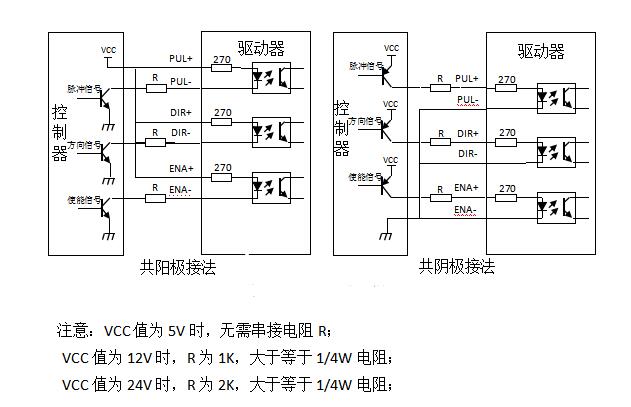

电气连接
矩频曲线
使用说明
资料下载
用户评价
CL86D
雷赛高性能闭环步进驱动器
产品特性
型号 | CL86D V4.0 | 相数 | 2 |
---|---|---|---|
电流(A) | 0-8 | 建议使用电压(VDC) | 36-80 交直流共用 |
控制模式 | 脉冲 | 控制信号(V) | 5V或24V 拨码选择 |
输入电压(V) | 36-80 | 输出电流(A) | 0-8 |
长 宽 高(mm) | 151*97*52 | 低速抗振功能 | 有 |
抱闸输出 | 与到位信号输出口复用 | 报警输出 | 有 |
到位信号输出 | 有 | 滤波功能 | 有(上位机设定) |
5/24V输入信号选择 | 有 | 单双脉冲选择 | 有 |
调试端口 | 有 | 数字量输入 | 3路 |
模拟量输入 | 无 | 重量(Kg) | 0.6 |
安装方式 | 立式 | 工作环境温度(℃) | 0-50 |
绝缘等级(MΩ) | 100 | 认证类型 | 无 |
推荐配套电机 | 86CME35 /86CME45D /86CME80 /86CME85D /86CME120 | 其他 | 可适配86闭环带抱闸和防水系列 |
![](http://leisaishop.com/uploadfiles/Editor/image/2009181812_60984.png)
CL86D是雷赛公司基于十几年步进与伺服研发经验开发成功的一款新型闭环步进驱动器,采用最新专用电机控制DSP芯片和闭环控制技术,从而彻底克服开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。当然电机安装尺寸与传统的86系列步进电机完全兼容,传统步进驱动方案极易升级,并且成本仅相当于传统交流伺服系统的50%。
商品满意度评分
0分
共0位网友参与评分
- 好评(0%)
- 中评(0%)
- 差评(0%)
全部评价(0)
好评(0)
中评(0)
差评(0)
图片 | 名称 | 价格 | 购买 | |
---|---|---|---|---|
![]() |
86CME45-BZ 抱闸型闭环步进电机 | ¥ 699 | ||
![]() |
86CME120-BZ 抱闸型闭环步进电机 | ¥ 855 | ||
![]() |
86CME120 闭环步进电机 | ¥ 528 | ||
![]() |
86CME85-BZ 抱闸型闭环步进电机 | ¥ 779 | ||
![]() |
86CME85D 闭环步进电机 | ¥ 368.00 | ||
![]() |
86CME45D 闭环步进电机 | ¥ 315.00 | ||
![]() |
86CME85 闭环步进电机 | ¥ 439 | ||
![]() |
86CME80 闭环步进电机 | ¥ 405 | ||
![]() |
86CME45 闭环步进电机 | ¥ 365 | ||
![]() |
86CME35 闭环步进电机 | ¥ 355 |
配套产品
图片 | 名称 | 价格 | 购买 | |
---|---|---|---|---|
![]() |
LSP-400-60 步进产品专用电源 60V 400W | ¥ 189 | ||
![]() |
LSP-360-48 步进产品专用电源 48V 360W | ¥ 169 | ||
![]() |
LSP-360-36 步进产品专用电源36V 360W | ¥ 169 |
