具有发热小、运行平稳、输出扭力大等特点;采用高规格柔性线缆,抗干扰强,使用更持久。

●最大保持扭力12Nm.
●额定电流6A.
●机身长184mm
●轴径14mm键槽5mm

在线均为含税价

数量
- +
支付方式:
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝

在线选购

价格梯度:
1
¥848
2-9
¥818
>24:
更多需求
X

更多需求

如需技术支持或本地服务请拨打技术热线:4008855501,或联系当地经销商

  • 公司名称:
  • *联系人:
  • *电话:
  • *所在区域:
  • *需求内容:
提交申请
库存 : 21 月销量 : 10
发货日:48小时内
单价:¥848

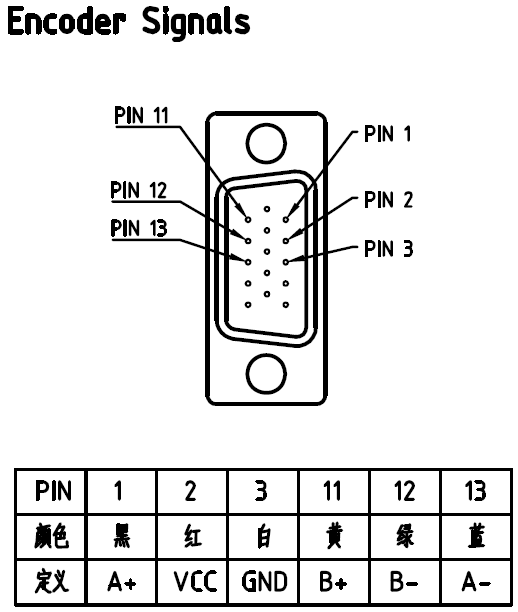

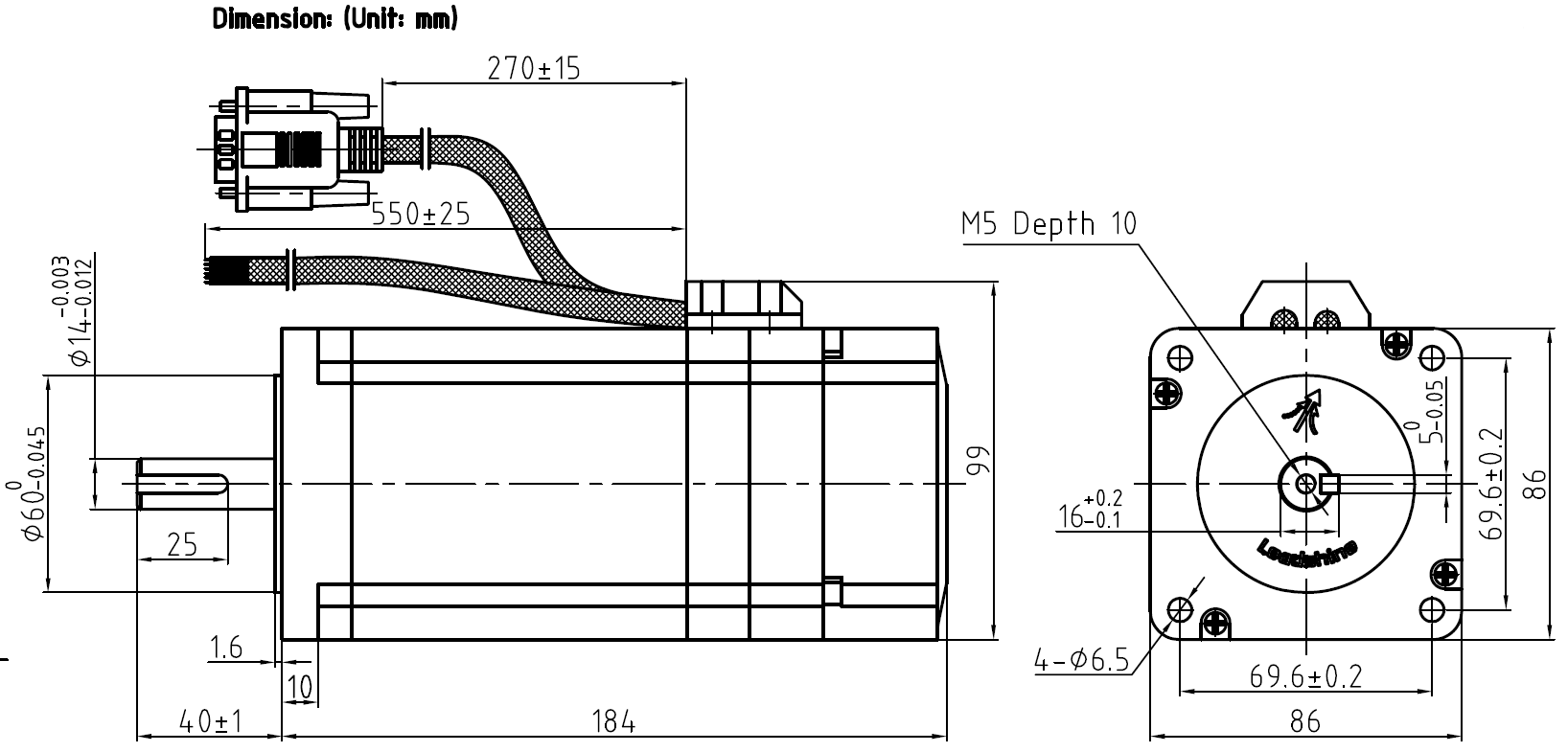

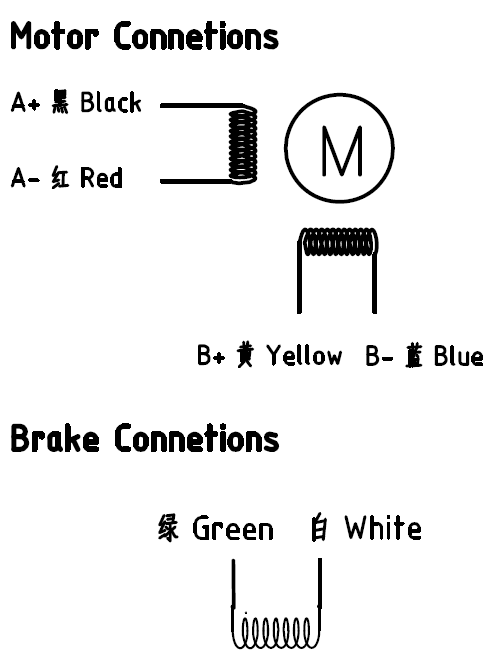

产品概述 尺寸说明 电气连接 矩频曲线 使用说明 资料下载 用户评价
CME系列闭环步进电机,本体沿用了CM系列的设计,具有转矩大、发热小、平稳性好等特点,后端安装了4000ppr(脉冲每转)双通道光电编码器,可提供稳定可靠的位置反馈信号,需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸优点。
相比于普通的弹簧式刹车器,永磁式刹车器具有噪声小(没有嘈杂的机械噪声)、响应快(响应时间约30ms,仅为弹簧式刹车器的1/10)、寿命长、发热小、功耗低等诸多优点。CME系列带刹车器型步进电机采用了最新技术的永磁式刹车器,更适合垂直运动等应用场合,可以更好的起到断电保护的作用。
产品特性
型号 86CME120
-BZ
相数 2
机座 86 保持力矩(N.m) 12
定制类型 抱闸 电机机座(mm) 86
额定电流(A) 6 步距角 1.8°
电阻(Ω) 0.83 电感(mH) 7.8
转子惯量(Kg·cm²) 3 定位力矩 12
绕线类型 建议使用电压(VDC) 60
电机重量(KG) 5.4 电机长度(mm) 184
电机轴径(mm) 14 电机键槽/平台 键槽5
前出轴(mm) 40 后出轴(mm) 0
电机出线类型 线缆 电机出线数目 4
电机出线长度(mm) 550 工作环境温度(℃) -10~50
IP防护等级 IP40 绝缘等级 B
认证类型 CE 推荐配套驱动器 CL86H

CME系列闭环步进电机,本体沿用了CM系列的设计,具有转矩大、发热小、平稳性好等特点,后端安装了4000ppr(脉冲每转)双通道光电编码器,可提供稳定可靠的位置反馈信号,需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸优点。

相比于普通的弹簧式刹车器,永磁式刹车器具有噪声小(没有嘈杂的机械噪声)、响应快(响应时间约30ms,仅为弹簧式刹车器的1/10)、寿命长、发热小、功耗低等诸多优点。CME系列带刹车器型步进电机采用了最新技术的永磁式刹车器,更适合垂直运动等应用场合,可以更好的起到断电保护的作用。

文件名称
文件类型
日期
下载
·86CME120-BZ 2D图纸
2D图纸
2021-02-14
·86CME120-BZ 3D模型
3D模型
2021-02-14
·雷赛步进电机选型手册
产品手册
2020-08-06
