●最大保持扭力12Nm.
●额定电流6A.
●机身长158mm
●轴径14mm键槽5mm
- 支付方式：
微信支付丨微信仅支持小于3000元支付
支付宝支付丨大额支付请用支付宝
在线选购
价格梯度：
- 1
- ￥528
- 2-9
- ￥508
库存 : 545
月销量 : 10
发货日：48小时内
发货日：48小时内
产品概述

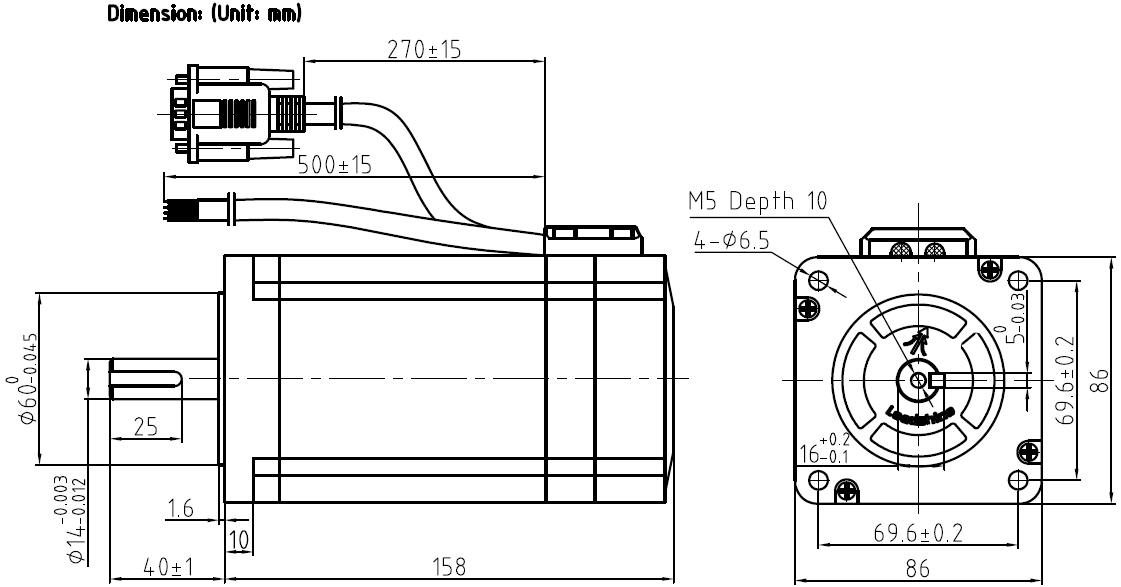

尺寸说明

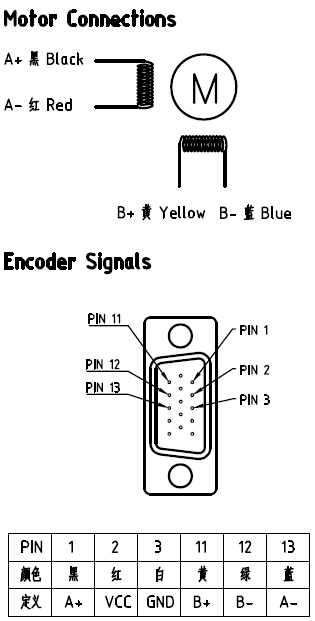

电气连接
矩频曲线
使用说明
资料下载
用户评价
CME系列闭环步进电机，本体沿用了CM系列的设计，具有转矩大、发热小、平稳性好等特点，后端安装了4000ppr（脉冲每转）双通道光电编码器，可提供稳定可靠的位置反馈信号，需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸优点。
产品特性
| 型号 | 86CME120 | 相数 | 2 |
|---|---|---|---|
| 机座 | 86 | 保持力矩（N.m） | 12 |
| 定制类型 | 标准 | 电机机座（mm） | 86 |
| 额定电流（A） | 6 | 步距角 | 1.8° |
| 电阻（Ω） | 0.75 | 电感（mH） | 5.5 |
| 转子惯量（Kg·cm²） | 3 | 定位力矩 | 12 |
| 绕线类型 | 无 | 建议使用电压（VDC） | 60 |
| 电机重量（KG） | 4.7 | 电机长度（mm） | 158 |
| 电机轴径（mm） | 14 | 电机键槽/平台 | 键槽5 |
| 前出轴（mm） | 40 | 后出轴（mm） | 0 |
| 电机出线类型 | 线缆 | 电机出线数目 | 4 |
| 电机出线长度（mm） | 500 | 工作环境温度（℃） | -10~50 |
| IP防护等级 | IP40 | 绝缘等级 | B |
| 认证类型 | CE | 推荐配套驱动器 | CL86H |
CME系列闭环步进电机，本体沿用了CM系列的设计，具有转矩大、发热小、平稳性好等特点，后端安装了4000ppr（脉冲每转）双通道光电编码器，可提供稳定可靠的位置反馈信号，需配套CL系列闭环步进驱动器使用。雷赛倾力打造的全新闭环步进驱动器产品具有 “不丢步、相应快、定位准、转矩大、发热小、免调试” 等诸优点。
